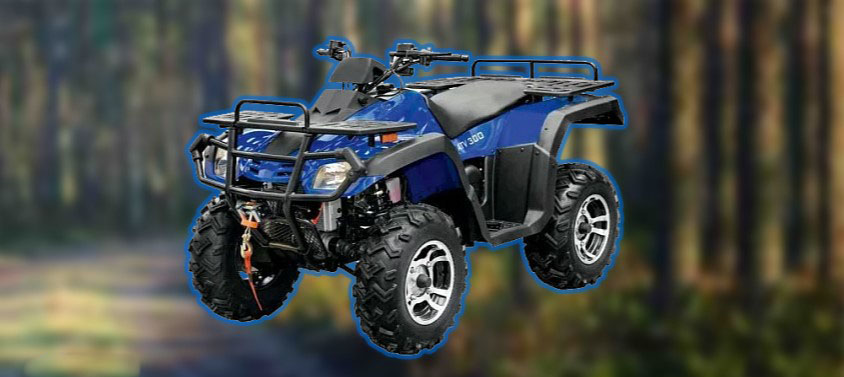

Excel версию деталировки по квадроциклу ATV 300B вы можете скачать тут Скачать файл

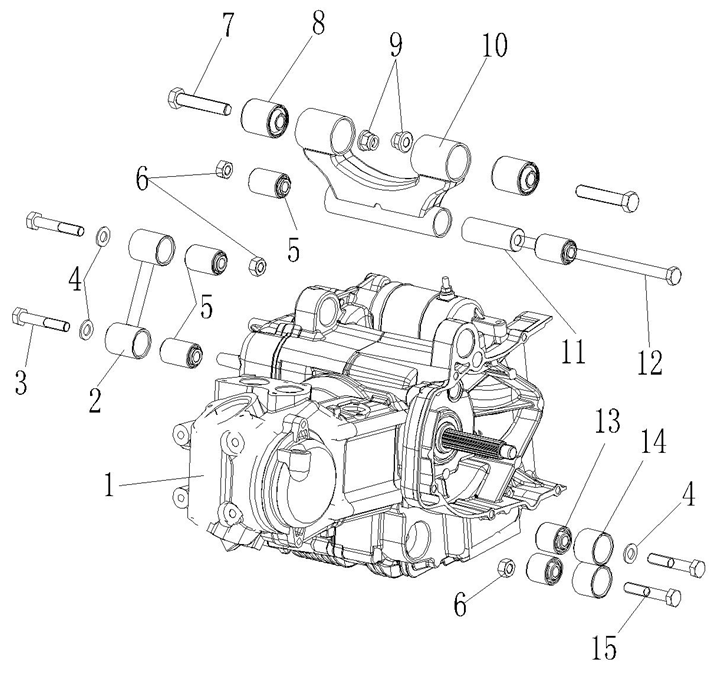

• Двигатель  300 с.с.

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.0002	LU019558	ENGINE ASSY	Двиг.внутр.сгорания с искр.зажиганием, 276 см3	1
2	2.7.01.0110	LU019997	STAY ENGINE RIGHT	Кронштейн крепления двигателя, правый	1
3	0.01.02830	LU019575	BOLT M10X1.25X65	Болт M10х1.25х65мм, сталь	2
4	0.04.00410	LU014026	WASHER 10	Шайба 10.4х22х1.6мм, сталь	4
5	2.7.01.0070	LU019999	BUSHING  ENGING BRACKET  II	Сайлентблок крепления двигателя II	4
6	0.03.00530	LU016616	NUT M10X1.25	Гайка с фланцем ребрист.M10х1.25мм, сталь	3
7	8.1.01.0150	LU020014	ENGINE BRACKET BOLT	Болт крепления двигателя M12х1.25мм, сталь	2
8	2.7.01.0060	LU020000	BUSHING  ENGING BRACKET I	Сайлентблок крепления двигателя I	2
9	0.03.00630	LU020010	NUT M12X1.25	Гайка M12х1.25мм, сталь	2
10	2.7.01.0050	LU020002	FRONT ENGINE MOUNT BRACKET	Кронштейн крепления двигателя, передний	1
11	2.7.01.0080	LU020011	SPACER ENGINE BRACKET	Втулка проставочная крепления двигателя, сталь	1
12	8.1.01.0160	LU018887	ENGINE MOUNTING BOLT	Болт M10х1.25х226мм, сталь	1
13	2.7.01.0090	LU020013	BUSHING	Сайленблок крепления двигателя	2
14	2.7.01.0100	LU020012	STAY ENGINE LEFT	Кронштейн крепления двигателя, левый	1
15	0.01.02730	LU019568	BOLT M10X1.25X55	Болт M10х1.25х55мм, сталь	2

---

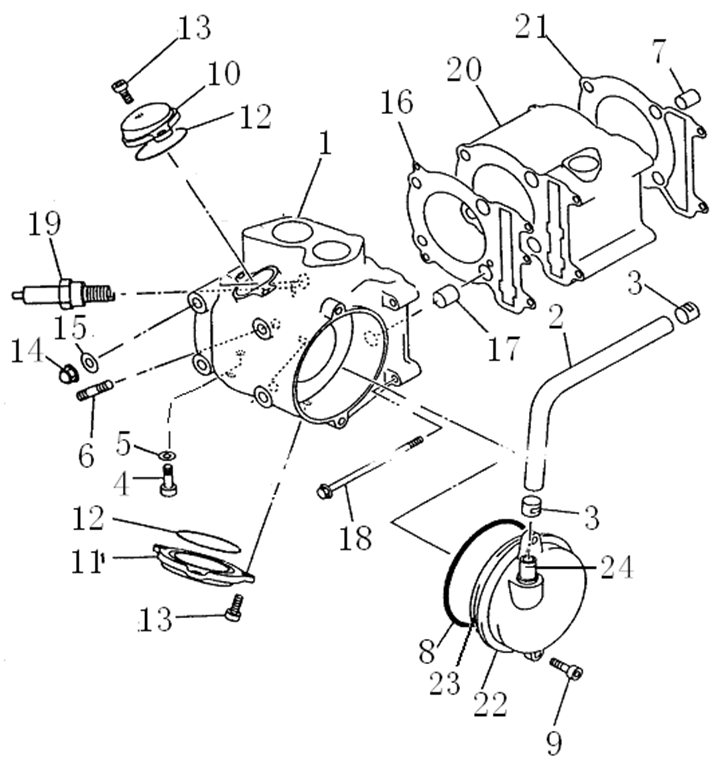

• Цилиндр

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.1010	LU018868	CYLINDER HEAD ASSY	Головка блока цилиндров	1
1	2.1.01.9020	LU021100	CYLINDER HEAD w/valve ASSY	Головка блока цилиндров в сборе	1
2	2.1.01.0430	LU018215	PIPE 1	Трубка  воздухоотводная, резина	1
3	6.4.01.0090	LU015882	HOSE CLAMP 12	Хомут 12 мм, сталь	2
4	0.01.00330	LU018882	BOLT M6X12	Болт M6х1.0х12мм, сталь	1
5	8.8.01.0180	LU015609	GASKET 6	Шайба 6мм	1
6	0.01.03820	LU018884	BOLT M8X36.5	Шпилька M8х1.25х36,5мм, сталь	2
7	2.1.01.0420	LU018885	DETENT PIN 10X14	Штифт установочный 10x14мм, сталь	2
8	8.3.01.0050	LU018886	O-RING 95X3.3	Кольцо уплотнительное 95х3.3мм, резина	1
9	0.02.01240	LU013874	BOLT	Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь	2
10	2.1.01.0360	LU018888	VALVE COVER INTAKE	Крышка доступа к впускным клапанам	1
11	2.1.01.0370	LU018889	VALVE COVER EXHAUST	Крышка доступа к выпускным клапанам	1
12	8.3.01.0060	LU018890	O-RING 57.5X2.3	Кольцо уплотнительное 57.5х2.3, резина	2
13	0.02.01240	LU013874	BOLT	Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь	5
14	8.2.01.0090	LU013786	NUT	Гайка колпачковая M8х1.25, сталь	4
15	8.8.01.0170	LU018446	WASHER	Шайба  8x15x1.5мм, медь	4
16	2.1.01.0380	LU018892	GASKET CYLINDER HEAD1	Прокладка головки цилиндра, сталь	1
17	2.1.01.0390	LU014588	PIN DOWEL 10X16	Втулка направляющая 10x16мм, сталь	2
18	8.1.01.0080	LU018893	BOLT	Болт M6х1.0х120мм, сталь	2
19	2.1.01.0570	LU018894	PLUG SPARK(NGK DR8EA)	Свеча зажигания NGK DR8EA	1
20	2.1.01.0401	LU018895	CYLINDER（2）	Цилиндр	1
21	2.1.01.0410	LU018896	GASKET CYLINDER	Прокладка цилиндра, паронит	1
22	2.1.01.3020	LU018897	BREATHER ASSY	Крышка сапуна в сборе, алюмин.сплав	1
23	2.1.01.3010	LU018898	BREATHER Ⅰ	Пластина сапуна, сталь	1
24	2.1.01.3030	LU018899	TUBE TIE-IN	Штуцер сапуна, сталь	1

---

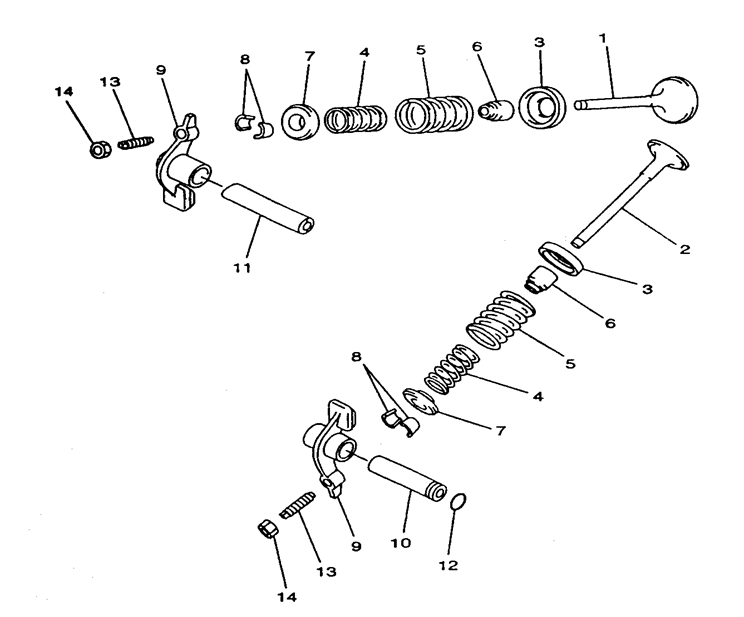

• Клапаны

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.0440	LU015156	INTAKE VALVE	Клапан впускной	1
2	2.1.01.0450	LU015157	EXHAUST VALVE	Клапан выпускной	1
3	2.1.01.0460	LU015158	VALVE SPRING RETAINER,DOWN	Шайба опорная пружины клапана, сталь	2
4	2.1.01.0470	LU015159	INNER VALVE SPRING	Пружина (сжатия) клапана, внутренняя	2
5	2.1.01.0480	LU015160	OUTER VALVE SPRING	Пружина (сжатия) клапана, наружняя	2
6	2.1.01.0490	LU015161	SEAL	Колпачок маслоотражательный, резина	2
7	2.1.01.0500	LU015162	VALVE SPRING RETAINER,UP	Тарелка клапана, сталь	2
8	2.1.01.0510	LU015163	VALVE COLLET	Сухарь клапана, сталь	4
9	2.1.01.0520	LU015164	ROCKER ARM VALVE	Рычаг клапана, сталь	2
10	2.1.01.0530	LU015165	EXHAUST ROCKER SHAFT	Вал рычага выпускного клапана	1
11	2.1.01.0540	LU015166	INTAKE ROCKER SHAFT	Вал рычага впускного клапана	1
12	8.3.01.0140	LU018901	O-RING 8.8×1.8	Кольцо уплотнительное 8.8×1.8мм, резина	1
13	2.1.01.0550	LU018903	VALVE ADJUSTING SCREW	Винт регулировки клапанов, сталь	2
14	2.1.01.0560	LU018902	NUT M6X0.75	Гайка регулировки клапанов M6х0.75мм, сталь	2

---

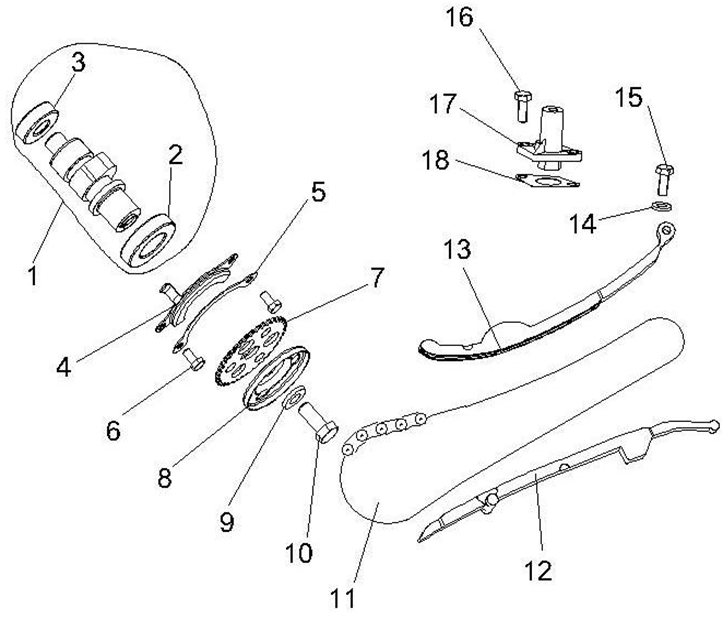

• ГРМ

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.4.01.1070	LU015167	CAMSHAFT ASSY	Распредвал в сборе	1
	2.4.01.1060	LU014884	CAMSHAFT	Распределительный вал ДВС	1
2	0.05.01100	LU018904	BEARING	Подшипник шариковый радиальный 6005 25х47х12мм	1
3	0.05.01200	LU019246	BEARING(B6202Z)	Подшипник шариковый радиальный 60202Z 15х35х11мм	1
4	2.4.01.1010	LU019788	PLATE	Пластина стопорная распредвала	1
5	2.4.01.1020	LU019789	WASHER	Шайба стопорная распредвала, сталь	1
6	0.01.06920	LU019665	BOLT M6X12	Болт с фланцем M6х1.0х15мм , сталь	2
7	2.4.01.1030	LU019247	CAM CHAIN SPROCKET	Шестерня ГРМ ведомая	1
8	2.4.01.1050	LU019248	BREATHER PLATE2	Шайба маслоотражательная шестерни ГРМ, сталь	1
9	2.4.01.1040	LU018427	WASHER PLATE 10	Шайба 10х20х2мм, сталь	1
10	0.01.04020	LU019790	BOLT M10X1.25X25	Болт M10х1.25х25мм, сталь	1
11	2.4.01.0050	LU019249	CHAIN	Цепь ГРМ	1
12	2.4.01.0060	LU018929	GUIDE STOPPER1	Успокоитель цепи ГРМ	1
13	2.4.01.0070	LU018930	GUIDE STOPPER2	Башмак натяжителя цепи ГРМ	1
15	2.1.01.0150	LU019791	BOLT	Болт натяжителя цепи ГРМ, сталь	1
14	8.3.01.0070	LU019808	O-RING 14.5X1.8	Кольцо уплотнительное 14.5х1.8мм, резина	1
16	0.02.01340	LU019809	BOLT M6X15	Болт с цил.головк.и вн.шестигр. M6х1.0х15мм, сталь	2
17	2.4.01.0080	LU019250	CAM CHAIN TENSIONER ASSY	Натяжитель цепи ГРМ	1
18	2.4.01.0090	LU019251	GASKET TENSIONER CASE	Прокладка натяжителя цепи ГРМ, паронит	1

---

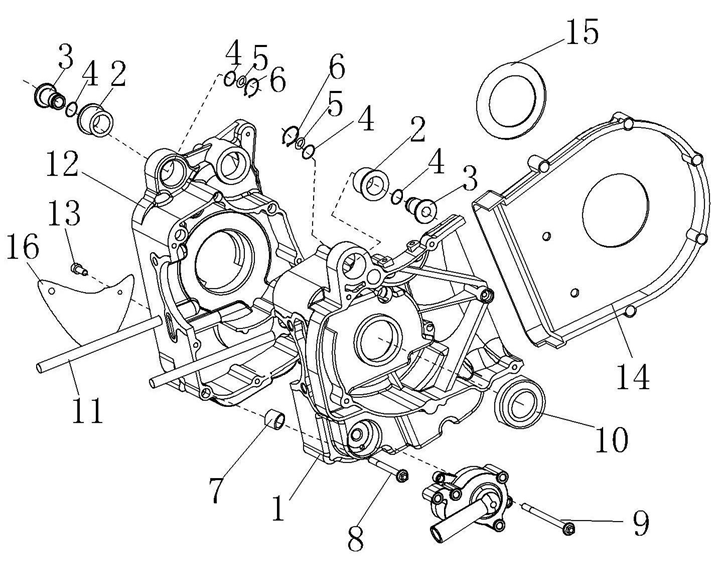

• Картер двигателя

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.2.01.0210	LU018927	COVER CRANKCASE LEFT	Картер двигателя, левая половина, алюмин. сплав	1
2	2.2.01.0010	LU020026	HOLDER	Втулка проставочная крепления двигателя	2
3	2.2.01.0020	LU020027	COLLAR	Втулка крепления двигателя, сталь	2
4	8.3.01.0120	LU019919	O-RING	Кольцо уплотнительное 16x2.25мм. резина	4
5	8.8.01.0210	LU013995	WASHER	Шайба 16.2х25х1.5мм, сталь	2
6	0.04.02310	LU019920	BEAD FLANGE	Кольцо стопорное 16мм, сталь	2
7	2.1.01.0420	LU018885	DETENT PIN 10X14	Штифт установочный 10x14мм, сталь	2
8	8.1.01.0090	LU014584	BOLT M6X70	Болт с фланцем M6х1.0х70мм , сталь	4
9	8.1.01.0100	LU019922	BOLT M6X100	Болт с фланцем M6х1.0х100мм , сталь	5
10	8.9.01.0080	LU019931	OIL SEAL 30X45X5	Сальник 30х45х5мм	1
11	8.1.01.0110	LU019935	BOLT M8X245	Шпилька M8X1.25X245мм, сталь	4
12	2.2.01.0090	LU018928	COVER CRANKCASE RIGHT	Картер двигателя, правая половина, алюмин. сплав	1
13	0.02.01340	LU019809	BOLT M6X15	Болт с цил.головк.и вн.шестигр. M6х1.0х15мм, сталь	2
14	2.2.01.0100	LU020028	REAR INSIDE COVER	Кожух картера вариатора, задняя часть	1
15	2.2.01.0110	LU020029	SEALING COVER	Уплотнение кожуха вариатора, резина	1
16	2.2.01.0030	LU020030	OPPRESS FLAKE	Пластина прижимная, картера двигателя, сталь	1

---

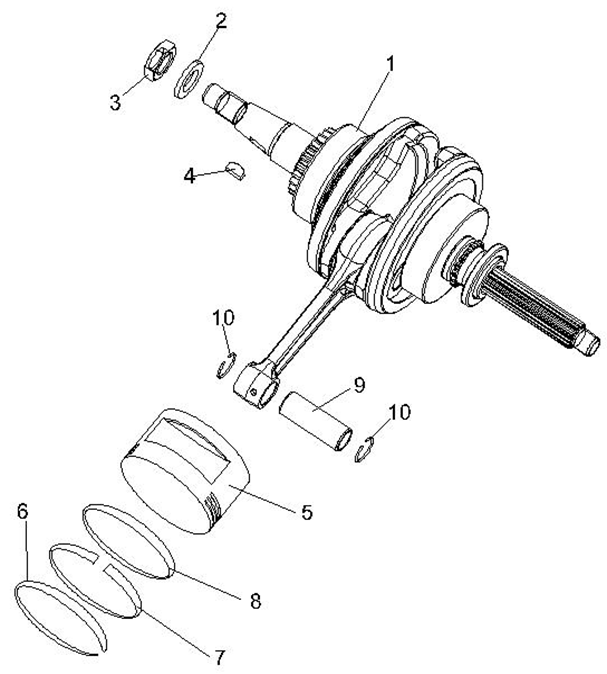

• Коленвал, поршень

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.0010	LU015132	CRANKSHAFT ASSY	Коленвал в сборе	1
3	8.2.01.0100	LU018900	NUT M16X1	Гайка самоконтрящаяся M16х1.0мм, сталь	1
2	8.8.01.0190	LU013995	WASHER	Шайба 16.2х25х1.5мм, сталь	1
4	2.1.01.0020	LU015146	KEY WOODRUFF	Шпонка коленвала, сталь	1
5	2.1.01.0060	LU015149	PISTON（YELLOW）	Поршень	1
6	2.1.01.0040	LU015151	1ST PISTON RING	Кольцо поршневое верхнее	1
7	2.1.01.0050	LU015152	2ND PISTON RING	Кольцо поршневое нижнее	1
8	2.1.01.0030	LU015153	OIL SUPPLY RING	Кольцо поршневое маслосъемное	1
		LU035913	PISTON RING COMP	Кольцо поршневое, комплект	компл.
9	2.1.01.0180	LU015154	PISTON PIN	Палец поршневой, сталь	1
10	8.7.01.0030	LU015155	BEAD FLANGE	Кольцо стопорное поршневого пальца, сталь	2

---

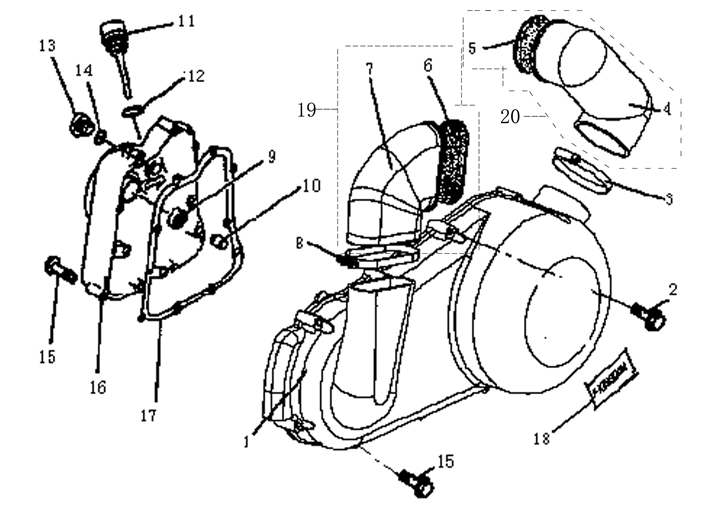

• Крышка вариатора, двигателя

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.2.01.0120	LU020031	COVER  LEFT	Крышка вариатора, пластик	1
2	8.1.01.0120	LU020032	BOLT M6X52	Болт с фланцем M6х1.0х52мм , сталь	5
3	2.2.01.4030	LU020039	HOSE CLAMP B	Хомут вентиляционного коллектора вариатора B, сталь	1
4	2.2.01.4010	LU020040	JOINT A	Коллектор вентиляционный вариатора выпускной, пластик	1
5	2.2.01.3020	LU020158	AIR STRAINER B	Сетка фильтрующая вентиляционного коллектора B, сталь	1
6	2.2.01.4020	LU020159	AIR STRAINER A	Сетка фильтрующая вентиляционного коллектора А, сталь	1
7	2.2.01.3010	LU020041	JOINT B	Коллектор вентиляционный вариатора впускной, пластик	1
8	2.2.01.3030	LU020042	HOSE CLAMP A	Хомут вентиляционного коллектора вариатора A, сталь	1
9	8.9.01.0090	LU020034	OIL SEAL	Сальник 14x27x6/8мм	1
10	2.1.01.0420	LU018885	DETENT PIN 10X14	Штифт установочный 10x14мм, сталь	4
11	2.2.01.0180	LU020035	OIL PLUG	Щуп уровня масла, пластик	1
12	0.06.00600	LU020033	O-RING 18X2.65	Кольцо уплотнительное 18.0х2.65мм, резина	1
13	2.2.01.0190	LU019608	OIL PLUG	Пробка смотрового отверстия, алюмин.сплав	1
14	0.06.00400	LU019411	O-RING 14X2.65	Кольцо уплотнительное 14.0х2.65мм, резина	1
15	8.1.01.0130	LU014133	BOLT M6X40	Болт с фланцем M6х1.0х40/20мм , сталь	15
16	2.2.01.0040	LU014949	CAP COVER	Крышка двигателя, правая, алюмин.сплав (FEISHEN)	1
16	2.2.01.0200	LU020036	CAP COVER	Крышка двигателя, правая, алюмин.сплав	1
17	2.2.01.0220	LU020037	COVER GASKET RIGHT	Прокладка правой крышки двигателя, паронит	1
18	7.5.01.0020	LU020038	APPLIQUE	Наклейка с логотипом крышки вариатора, ПВХ	1
19			JOINT B UNIT	Коллектор вентиляционный вариатора впускной, пластик,в сборе	1
20	2.2.01.4000	LU025409	JOINT A  UNIT	Коллектор вентиляционный вариатора выпускной, пластик,в сборе	1

---

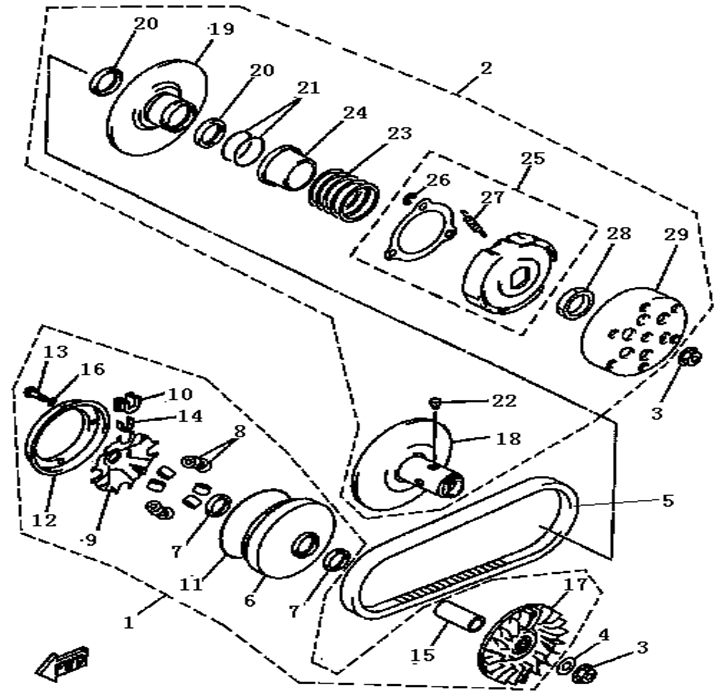

• Вариатор

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.3.10.2000	LU039036	DRIVE  ASSY COMPLETE	Шкив вариатора ведущий, в сборе	1
1	2.3.01.2000	LU020073	DRIVE  ASSY COMPLETE	Шкив вариатора ведущий, в сборе	1
2	2.3.10.1000	LU039035	DRIVEN  ASSY COMPLETE	Шкив вариатора ведомый, в сборе	1
2	2.3.01.1000	LU020075	DRIVEN  ASSY COMPLETE	Шкив вариатора ведомый, в сборе	1
3	8.2.10.0120	LU020076	NUT M14X1	Гайка ведущего шкива вариатора, M14х1.0мм, сталь	2
4	8.8.10.0240	LU020077	WASHER	Шайба вариатора 14мм, сталь	1
5	2.3.01.0050	LU014621	V-BELT	Ремень вариатора	1
5	2.3.10.0050	LU020078	V-BELT	Ремень вариатора	1
6	2.3.10.2010	LU020079	DRIVING PULLEY ASSY,RIGHT	Половина ведущего шкива вариатора подвижная, алюмин.сплав	1
7	2.3.10.2130	LU020080	OIL SEAL	Сальник шкива ведущего вала вариатора	2
8	2.3.10.2030	LU020082	ROLL SUBASSEMBLY	Грузики вариатора (комплект)	8
9	2.3.10.2040	LU020084	CAM	Пластина фигурная центробежного регулятора, сталь	1
10	2.3.10.2050	LU020087	SNUBBER BLOCK	Вкладыш фигурной пластины вариатора	4
11	2.3.10.2020	LU020155	O-RING 118X2.5	Кольцо уплотнительное 118х2.5мм, резина	1
12	2.3.10.2070	LU020088	STOPPER	Кожух - ограничитель ведущего шкива вариатора, сталь	1
13	2.3.10.2110	LU020051	BOLT	Болт M4х0.7х12мм, сталь	4
14	2.3.10.2080	LU020089	CLIP	Направляющая скольжения грузиков вариатора	4
15	2.3.10.2100	LU020090	COLLAR	Втулка направляющая ведущего шкива вариатора, сталь	1
16	2.3.10.2120	LU019409	WASHER	Шайба 4мм, сталь	4
17	2.3.10.2090	LU020107	DRIVING PULLEY ASSY,LEFT	Половина ведущего шкива вариатора, неподвижная, алюмин.сплав	1
18	2.3.10.1030	LU020110	BEFT ROLLER ASSY,RIGHT	Половина ведомого шкива вариатора, неподвижная, алюмин.сплав	1
19	2.3.10.1040	LU020111	BELT ROLLER ASSY,LEFT	Половина ведомого шкива подвижная, алюмин.сплав	1
20	2.3.10.1050	LU020113	OIL SEAL	Сальник шкива ведомого вала вариатора	2
21	2.3.10.1020	LU020156	O-RING 45X1.8	Кольцо уплотнительное 45х1.8мм, резина	2
22	2.3.10.1070	LU020115	PIN GUIDE	Штифт неподвиж.половины ведом.вала вариатора,сталь	4
23	2.3.10.1080	LU020118	COMPRESSION SPRING	Пружина вариатора (сжатие)	1
24	2.3.10.1090	LU020119	SPRING RETAINER	Втулка направляющая пружины вариатора, сталь	1
25			CLUTCH CARRIER ASSY	Диск сцепления вариатора, в сборе	1
26	2.3.10.1120	LU020157	BEAD FLANGE	Шайба стопорная 8мм, сталь	3
27	2.3.10.1110	LU020121	SPRING 1	Пружина диска сцепления вариатора (растяжение)	3
28	2.3.10.1130	LU020126	NUT M36X1.5	Гайка шестигранная низкая M36х1.5мм, сталь	1
28	2.3.01.1130	LU049989	NUT M36X1.5	Гайка M36х1.5мм (низкая), сталь	1
29	2.3.10.1010	LU020124	CLUTCH HOUSING COMP.	Барабан сцепления вариатора, сталь	1

---

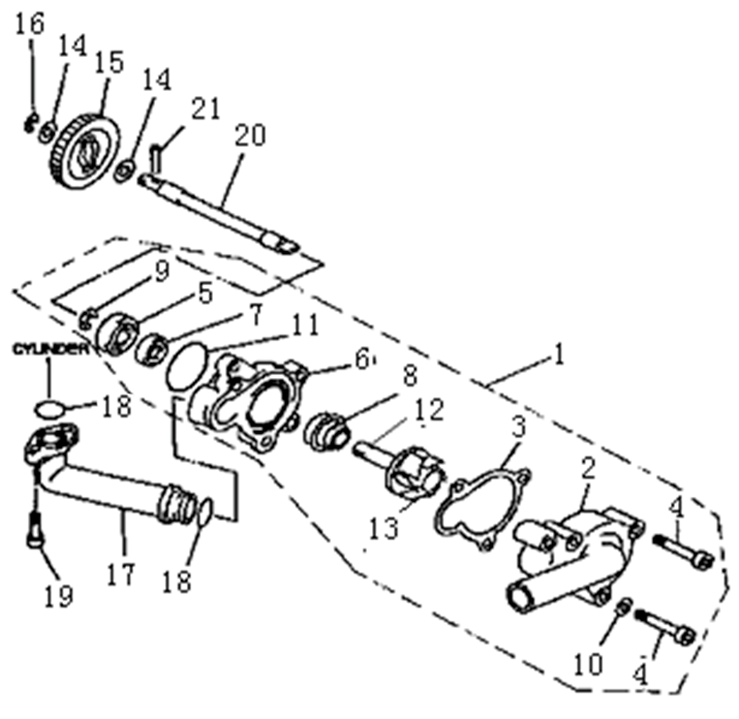

• Насос системы охлаждения

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.8000	LU019252	WATER PUMP ASSY	Насос системы охлаждения в сборе	1
2	2.1.01.8020	LU019253	HOUSING COVER	Крышка корпуса насоса сист.охлаждения, алюмин.сплав	1
3	2.1.01.8030	LU019254	GASKET HOUSING COVER	Прокладка корпуса системы охлаждения, паронит	1
4	2.1.01.8040	LU019811	BOLT M6X35	Болт с цил.головк.и вн.шестигр. M6х1.0х35мм, сталь	3
5	2.1.01.8050	LU020280	BEARING	Подшипник шариковый радиальный 10х26х7.5мм	1
6	2.1.01.8060	LU019255	WATER PUMP HOUSING	Корпус насоса системы охлаждения, алюмин.сплав	1
7	2.1.01.8070	LU019256	OIL SEAL 10X21X5	Сальник  10х21х5мм	1
8	2.1.01.8080	LU019819	MECHANICAL SEAL	Сальник насоса системы охлаждения	1
9	2.1.01.8090	LU014592	BEAD FLANGE	Кольцо стопорное 10мм, сталь	1
10	2.1.01.8100	LU019820	GASKET 6	Прокладка крышки насоса сист.охлаждения 6мм, паронит	1
11	2.1.01.8110	LU019259	O-RING 33.5X2.65	Кольцо уплотнительное 33.5х2.65мм, резина	1
12	2.1.01.8120	LU019260	IMPELLER SHAFT	Вал крыльчатки насоса системы охлаждения	2
13	2.1.01.8010	LU019261	IMPELLER	Крыльчатка насоса системы охлаждения	1
14	0.04.02010	LU019817	WASHER	Шайба 8.2x16x1.3мм, сталь	2
15	2.1.01.0080	LU019263	DRIVING GEAR	Шестерня привода насоса системы охлаждения	1
16	0.04.02110	LU019818	BEAD FLANGE	Кольцо стопорное 8мм, сталь	1
17	2.1.01.0220	LU019262	JOINT	Патрубок насоса системы охлаждения	1
18	0.06.00800	LU019257	O-RING 15.5X2.5	Кольцо уплотнительное 15.5х2.5мм, резина	2
19	0.02.01340	LU019809	BOLT M6X15	Болт с цил.головк.и вн.шестигр. M6х1.0х15мм, сталь	2
20	2.1.01.0070	LU019264	SHAFT	Вал привода насоса системы охлаждения	1
21	0.08.00800	LU019258	DOWEL PIN C3X22	Штифт С3x22мм, сталь	1

---

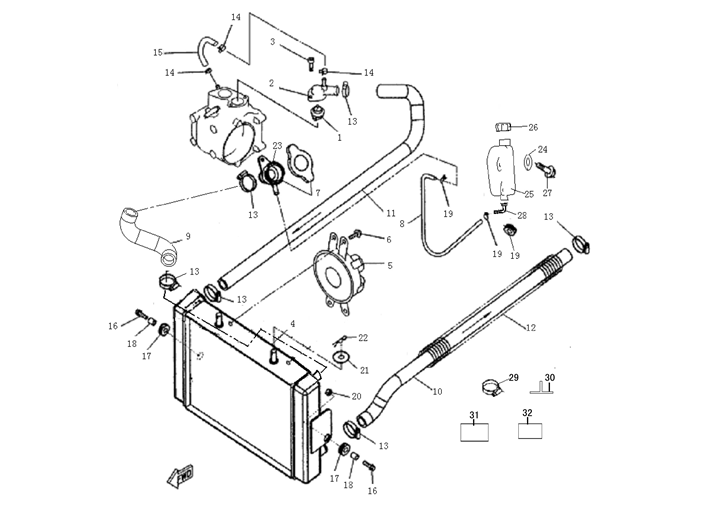

• Система охлаждения

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.6.01.0010	LU018931	THERMOSTAT	Термостат	1
2	2.6.01.0020	LU018932	THERMOSTAT COVER	Картер термостата, алюмин.сплав	1
3	0.02.01540	LU013864	BOLT M6X25	Болт с цил.головк.и вн.шестигр. M6х1.0х25мм, сталь	2
4	2.6.01.0031_	LN001558	RADIATOR ASSY	Радиатор системы охлаждения с эл.вентилятором, в сборе	1
5	2.6.01.0042	LU014957	FAN ELECTROMOTOR ASSY	Электровентилятор радиатора системы охлаждения, в сборе	1
5	2.6.01.0041	LU019266	FAN ELECTROMOTOR ASSY	Электровентилятор радиатора системы охлаждения, в сборе	1
6	0.01.00330	LU018882	BOLT M6X12	Болт M6х1.0х12мм, сталь	3
7	2.6.01.0050	LU019822	PRESSURE RELIEF VALVE	Крышка радиатора, с клапаном	1
8	2.6.01.0141	LU019824	PIPE 1	Шланг системы охлаждения, расширит.бачка 7х11х550мм, резина	1
9	2.6.01.0071	LU019823	HOSE	Шланг системы охлаждения, заливной горловины, резина	1
10	2.6.01.0080	LU019825	LET-OFF HOSE	Шланг системы охлаждения, радиатора, выходной, резина	1
11	2.6.01.0090	LU019826	INLET HOSE	Шланг системы охлаждения, радиатора, входной, резина	1
12	2.6.01.0100	LU019828	SPRING	Оплетка патрубка системы охлаждения,сталь	1
13	0.08.00900	LU019830	HOSE CLAMP1	Хомут 16-27х8мм, сталь	6
14	6.4.01.0020	LU019433	HOSE CLAMP2	Хомут пружинный 11.5мм, сталь	2
15	2.8.01.0010	LU019827	HOSE1	Шланг системы охлаждения, термостата, резина	1
16	6.4.01.0040_	LU019831	BOLT 10	Болт крепления радиатора M10х1.25мм, сталь	2
17	2.6.01.0110	LU019836	CUSHION PAD	Прокладка демпфирующая крепления радиатора, резина	4
18	2.6.01.0120	LU019837	BUSHING	Втулка проставочная крепления радиатора 10x20мм, сталь	2
19	2.6.01.0130	LU019834	JOINT	Хомут пружинный шланга расширит.бачка, сталь	1
20	0.03.00330	LU014002	NUT M6	Гайка M6х1.0мм, сталь	2
21	0.04.00410	LU014026	WASHER 10	Шайба 10.4х22х1.6мм, сталь	2
22	0.08.00500	LU019838	CLIP 2X20	Шплинт 2.0х20мм, сталь	2
23	2.6.01.0170	LU019840	RADIATOR COUPLER	Горловина заливная радиатора	1
24	0.04.00110	LU015609	WASHER 6	Шайба 6мм, сталь	2
25	2.6.09.0010_	LU051966	TANK RECOVERER	Бачок расширительный сист.охлаждения, пластик	1
26	2.6.09.0020	LU019842	TANK RECOVERER CAP	Крышка расширительного бачка сист.охлаждения, пластик	1
27	0.02.00630	LU015864	BOLT M5x12	Винт с крестообразным шлицем M5х0.8х12мм, сталь	2
28	2.6.09.0030	LU019843	TANK RECOVERER VENT	Штуцер расширительного бачка, пластик	1
29	2.9.01.0290	LU021125	CLIP	Хомут шланга системы охлаждения	1
30	2.6.01.0170	LU019840	RADIATOR COUPLER	Горловина заливная радиатора	1
31	7.1.02.0070	LU021129	MOUNTING PAD	Прокладка демпфирующая 3.5х8х1.5мм, резина	4
32	7.1.02.0080	LU021130	MOUNTING PAD	Прокладка демпфирующая 8х11х14мм, резина	4
	5.3.01.0192	LU039020	Temperature detect sensor	Датчик температуры охлаждающей жидкости	1

---

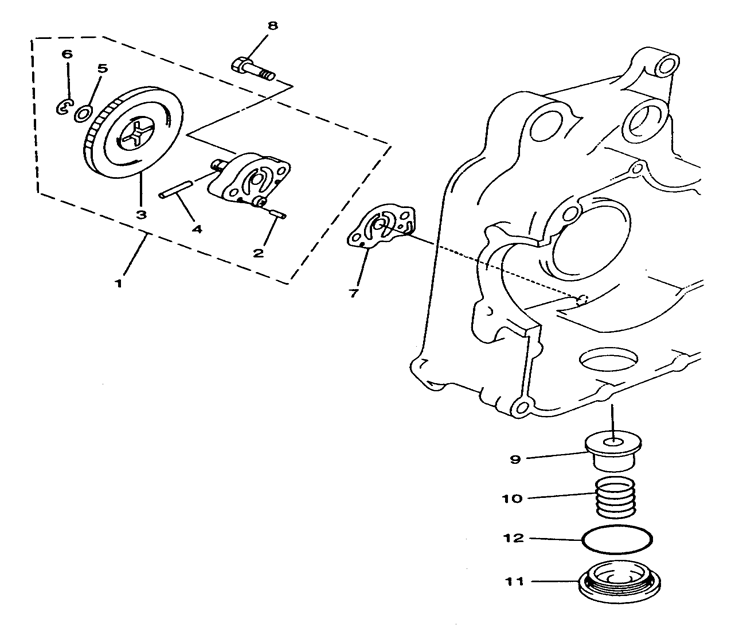

• Масляный насос

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.7000	LU015169	OIL PUMP ASSY	Насос маслянный, в сборе	1
2	2.1.01.7010	LU018905	DOWEL PIN 3X12	Штифт 3х12мм, сталь	2
3	2.1.01.7020	LU018909	DRIVER GEAR	Шестерня привода маслянного насоса	1
4	2.1.01.7060	LU018906	DOWEL PIN C3X22	Штифт 3х22, сталь	1
5	2.1.01.7040	LU018446	WASHER	Шайба 8мм, сталь	1
6	2.1.01.7050	LU014122	BEAD FLANGE	Кольцо стопорное 6мм, сталь	1
7	2.1.01.7030	LU018910	GASKET	Прокладка масляного насоса, картон	1
8	0.02.00530	LU018907	BOLT M6X22	Винт с крестообразным шлицем M6х1.0х22мм, сталь	2
9	2.1.01.0190	LU018911	OIL STRAINER	Фильтр - сетка моторного масла	1
10	2.1.01.0200	LU018912	SPRING	Пружина (сжатия) фильтра-сетки моторного маса	1
11	2.1.01.0210	LU018913	DRAIN PLUG	Пробка сливного отверстия масла, алюмин.сплав	1
12	8.3.01.0080	LU018908	O-RING 36X3.5	Кольцо уплотнительное 36х3.5мм, резина	1

---

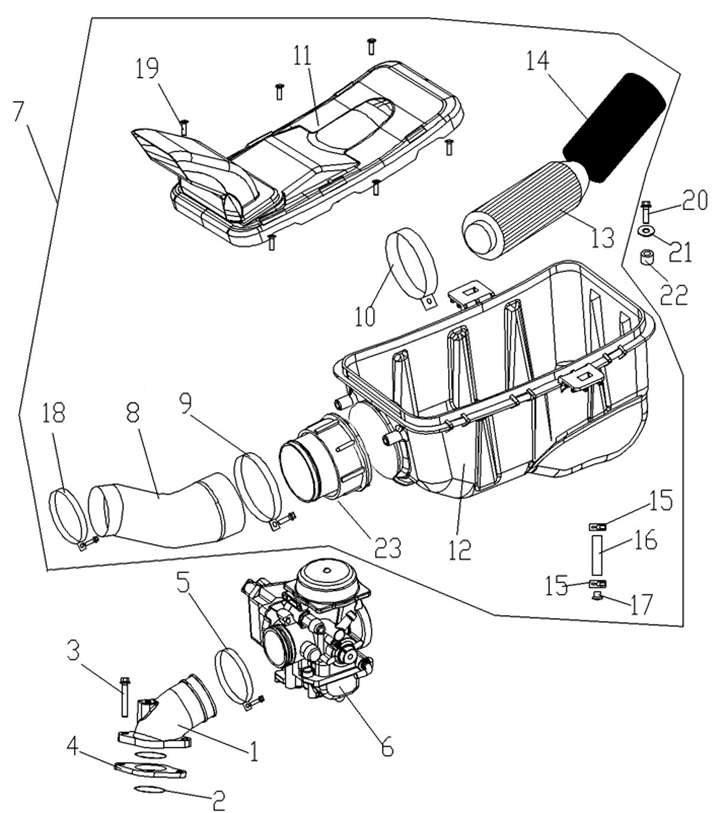

• Фильтр воздушный

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.0090	LU018914	CARBURETOR JOINT	Патрубок впускной карбюратора, в сборе	1
2	8.3.01.0090	LU019844	O-RING 35X2	Кольцо уплотнительное 35х2мм, резина	2
3	0.02.01540	LU013864	BOLT M6X25	Болт с цил.головк.и вн.шестигр. M6х1.0х25мм, сталь	2
4	2.1.01.0240	LU019847	JOINT	Пластина соединительная впускн.патрубка карбюратора, пластик	1
5	2.1.01.0250	LU019845	HOSE CLAMP D	Хомут впускного патрубка карбюратора 43-48мм, сталь	1
6	2.8.01.0000	LU018740	CARBURETOR ASSY	Карбюратор, в сборе	1
7	2.5.01.0000	LU018915	AIR CLEANER ASSY	Фильтр воздушный, в сборе	1
8	2.5.01.0020	LU018916	AIR CLEANER JOINT	Патрубок воздушного фильтра, резина	1
9	2.5.01.0120	LU019855	HOSE CLAMP B	Хомут B корпуса воздушного фильтра, сталь	1
10	2.5.01.0090	LU019858	HOSE CLAMP A	Хомут A корпуса воздушного фильтра, сталь	1
11	2.5.01.0050	LU018917	AIR CLEANER COVER	Крышка воздушного фильтра, пластик	1
12	2.5.01.0060	LU018918	AIR CLEANER CASE	Корпус воздушного фильтра, пластик	1
13	2.5.01.0070	LU018919	FILTER	Фильтрующий элемент возд. фильтра	1
14	2.5.01.0080	LU018920	FILTER COVER	Сетка воздушного фильтра, ПВХ	1
15	6.4.01.0030	LU019435	CLIP 13	Хомут 13мм, сталь	2
16	2.5.01.0100	LU018921	HOSE	Шланг дренажный корпуса возд.фильтра, ПВХ	1
17	2.5.01.0110	LU018922	PLUG	Пробка дренажного шланга	1
18	2.5.01.0040	LU019859	HOSE CLAMP C	Хомут C патрубка воздушного фильтра, сталь	1
19	0.02.00630	LU015864	BOLT M5x12	Винт с крестообразным шлицем M5х0.8х12мм, сталь	10
20	0.01.00530	LU014747	BOLT M6X30	Болт с фланцем M6х1.0х30мм, сталь	2
21	0.04.00110	LU015609	WASHER 6	Шайба 6мм, сталь	2
22	2.5.01.0010	LU019012	CUSHION PAD	Подушка опорная корпуса воздушного фильтра, резина	2
23				Патрубок воздушного фильтра	1

---

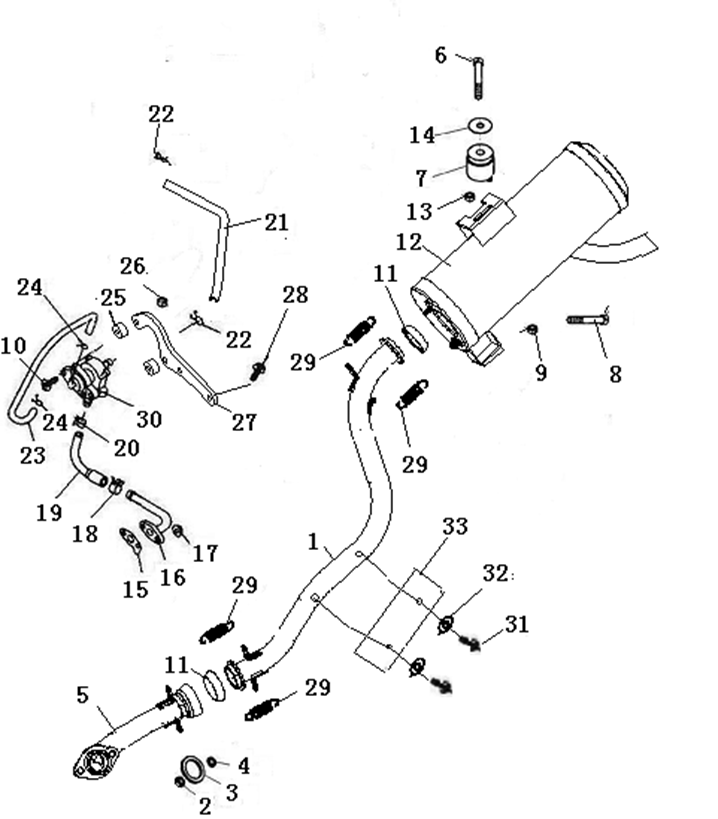

• Выхлопная система

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
	2.4.09.1021	LU055587	MUFFLER EXHAUST PIPE COMP	Глушитель с выхлопной трубой	1
1	2.4.09.0020	LU018923	EXHAUST PIPE 1	Труба выхлопная	1
2	0.03.00130	LU013785	SELF-LOCKING NUT M8	Гайка самоконтрящаяся M8х1.25, сталь	2
3	2.4.01.0270	LU019879	EXHAUST PIPE GASKET	Прокладка выхлопного коллектора, сталь	1
4	0.04.00710	LU016401	WASHER 8	Шайба пружинная 8мм, сталь	2
5	2.4.09.0010	LU018924	EXHAUST PIPE 2	Выхлопной коллектор	1
6	0.01.02730	LU019568	BOLT M10X1.25X55	Болт M10х1.25х55мм, сталь	1
7	2.4.01.0290	LU018925	MUFFLER SUPPORT	Подушка опорная крепления глушителя, резина	1
8	0.01.11933	LU019575	BOLT M10X1.25X65	Болт M10х1.25х65мм, сталь	1
9	0.03.00530	LU016616	NUT M10X1.25	Гайка с фланцем ребрист.M10х1.25мм, сталь	1
10	0.01.00530	LU014747	BOLT M6X30	Болт с фланцем M6х1.0х30мм, сталь	4
11	2.4.01.0330	LU019917	MUFFLER JOINT	Прокладка выхлопной трубы, сталь	2
12			MUFFLER	Глушитель	1
13	0.03.00530	LU016616	NUT M10X1.25	Гайка с фланцем ребрист.M10х1.25мм, сталь	1
14	8.8.01.0270	LU014571	WASHER	Шайба 12.2х25х2мм, сталь	1
15	2.4.01.0360	LU020024	WASHER	Прокладка трубки отвода картерных газов, паронит	1
16	2.4.01.0370	LU020023	HOSE	Трубка отвода картерных газов	1
17	0.03.00330	LU014002	NUT M6	Гайка M6х1.0мм, сталь	2
18	6.4.01.0030	LU019435	CLIP 13	Хомут 13мм, сталь	1
19	2.4.01.0381	LU020020	HOSE Ⅰ	Шланг клапана рециркуляции картерных газов I, резина	1
20	6.4.01.0030	LU019435	CLIP 13	Хомут 13мм, сталь	1
21	2.4.01.0391	LU020021	HOSE Ⅱ	Шланг клапана рециркуляции картерных газов II, резина	1
22	6.4.01.0100	LU029006	CLIP 16	Хомут 16мм, сталь	2
23	2.9.01.0270	LU020022	PIPE	Шланг клапана рециркуляции картерных газов III, резина	1
24	6.4.01.0040	LU019434	CLIP 10	Хомут пружинный 10мм, сталь	2
25	2.4.01.1090	LU020019	CUSHION PAD	Прокладка демпфирующая клапана рециркуляции, резина	2
26	0.03.00330	LU014002	NUT M6	Гайка M6х1.0мм, сталь	2
27	2.4.01.0411	LU020018	VALVE  BRACKET	Кронштейн крепления клапана рециркуляции картерных газов	1
28	0.01.00330	LU018882	BOLT M6X12	Болт M6х1.0х12мм, сталь	2
29	2.4.01.0430	LU020016	SPRING	Пружина соединительная, выхлопной трубы (растяжение)	4
30	2.4.01.0440	LU020017	VALVE	Клапан рециркуляции картерных газов	1
31	0.02.01710	LU020025	BOLT M5X10	Винт с крестообразным шлицем М5х0.8х10мм, сталь	2
32	9550-060	LU024615	WASHER 6	Шайба стопорная (гровер) 6мм, сталь	2
33	2.4.01.0450	LU020015	PLAQUE	Щиток защитный выхлопной трубы, сталь	1

---

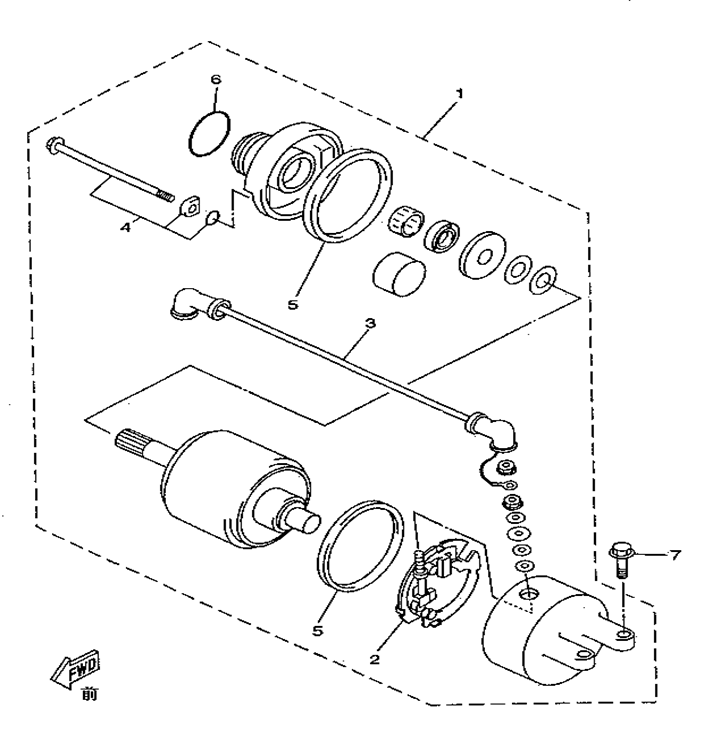

• Стартер

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.6000	LU019989	STARTING MOTOR ASSY	Стартер в сборе	1
2	2.1.01.6010	LU019990	BRUSH HOLD ASSY	Щеткодержатель стартера в сборе	1
3	2.1.01.6020	LU019992	CORD,STARTER MOTOR	Электропровод положительный, стартера	1
4	2.1.01.6030	LU019993	BOLT	Болт крепления стартера, сталь	2
5	2.1.01.6040	LU019994	GASKET	Прокладка стартера, резина	2
6	2.1.01.6050	LU019995	O-RING 24.5X3	Кольцо уплотнительное  24.5х3мм, резина	1
7	2.1.01.6060	LU013763	BOLT M6X25	Болт M6х1.0х25/16мм (оцинков.), сталь	2

---

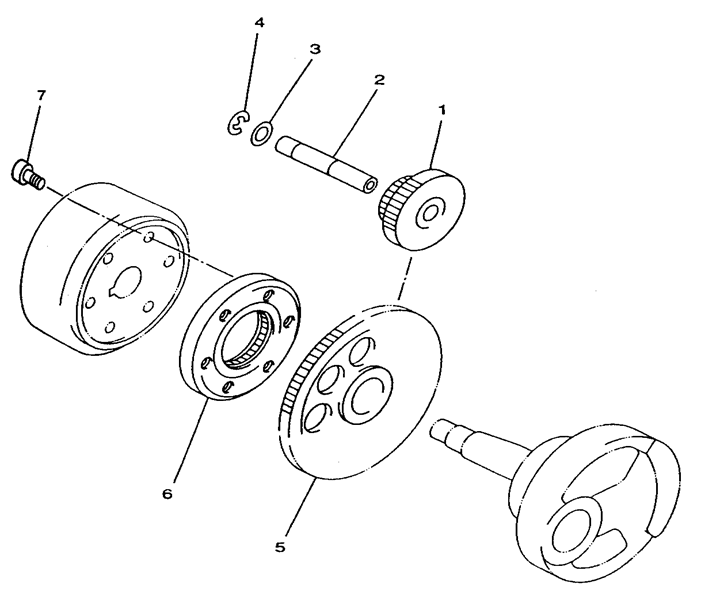

• Привод стартера

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.0260	LU020045	DUPLICATE GEAR	Шестерня стартера промежуточная	1
2	2.1.01.0270	LU020046	SHAFT	Ось промежуточной шестерни стартера	1
3	8.8.01.0220	LU014591	WASHER 12	Шайба 12.2х22х1.5мм, сталь	1
4	0.04.02410	LU014762	BEAD GLANGE	Шайба стопорная 12мм, сталь	1
5	2.1.01.0280	LU020047	OUTPUT GEAR	Шестерня стартера ведомая	1
6	2.1.01.0290	LU020048	STARTER CLUTCH	Муфта обгонная стартера, в сборе	1
7	0.02.01920	LU020043	BOLT M8X16	Болт с цил.головк.и вн.шестигр.M8х1.25х16мм, сталь	3

---

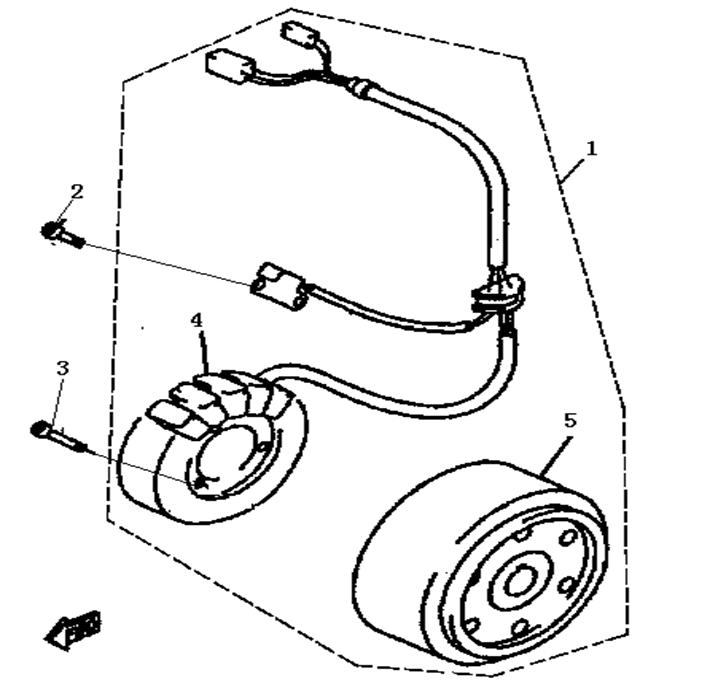

• Магнето

Item	Part no	Код 1С	Description ENGLISH	НАИМЕНОВАНИЕ	Для замены требуется:
1	2.1.01.2001	LU019984	GENERATOR ASSY	Магнето в сборе	1
2	2.1.01.2030	LU019985	BOLT M5X10	Болт с цил.головк.и вн.шестигр. M5х0.8х10мм, сталь	2
3	2.1.01.2080	LU019986	BOLT M5X28	Болт с цил.головк.и вн.шестигр. M5х0.8х28мм, сталь	3
4	2.1.01.2061	LU019987	STATOR ASSY	Катушка магнето в сборе (статор)	1
5	2.1.01.2021	LU019988	ROTOR ASSY	Ротор магнето в сборе	1
